Kode Kawat Las SMAW Mild Steel AWS A5.1

Kode  elektroda  atau kawat las digunakan  untuk  mengelompokkan  elektroda  dari  perbedaan fabrik pembuatnya terhadap kesamaan jenis dan pemakaiannya. Kode elektroda ini biasanya dituliskan pada salutan elektroda dan pada kemasan/ bungkusnya.

Daftar Isi :

• • 1. Pengantar
  • 2. Arti Kode Kawat Las SMAW Mild Steel
  • 2.1. Kode Huruf
  • 2.2. Kode Dua Digit Pertma
  • 2.3. Kode Digit Ketiga
  • 2.4. Kode Digit Keempat
  • 3. Posisi Pengelasan
  • 4. Kode Jenis Fluks (Salutan; Pembungkus) Elektroda

Pengantar

Menurut American Welding Society ( AWS ) A5.1 untuk Kawat Las atau Electroda Las SMAW jenis Mild Steel; kode elektroda dinyatakan dengan Huruf E yang artinya E-Electrode; kemudian diikuti dengan 4 digit yang memiliki arti sebagai berikut  :

AWS A5.1. EXXXX atau SFA A5.1 EXXXX

Arti Kode Kawat Las SMAW Mild Steel

Sebagai contoh Kawat Las AWS A5.1  E6012, artinya adalah; sbb :

1) Kode Huruf

Huruf E = elektroda untuk jenis las SMAW.

2). Kode Dua Digit Pertama

E60xx = dua digit pertama (angka 60) menunjukan kekuatan tariknya dalam Ksi (kilopound-square–inch).  Angka 60 berarti kekuatan tariknya 60 ksi,jika angkanya 70 berarti 70 ksi.Kalau dibaca dalam ukuran 'psi (pound square inch)' sama dengan 70000 psi,dimana 1 Ksi = 1000psi.

3) Kode Digit Ketiga

Exx1x = digit ketiga (angka 1) adalah posisi pengelasan.

• Kode angka 1 – untuk semua posisi
• Kode angka 2 – untuk posisi flat dan horizontal
• Kode angka 3 – hanya untuk posisi flat.

4) Kode Digit Keempat

Exxx2 = digit keempat (angka 2) menunjukkan:

• Jenis fluks (salutan; pembungkus)
• Penetrasi busur
• Arus las
• Serbuk besi (%)

Contoh lainnya misalnya jenis kawat las AWS A5.1. E7018, artinya:

• Elektroda,
• Kekuatan tarik 70000psi,
• Dapat digunakan semua posisi (datar,horisontal,vertikal dan overhead)
• Penetrasi las sedang,daya AC/DC,kandungan selaputnya serbuk besi 25%-40%, Hidrogen rendah (mengurangi resiko keretakan akibat hidrogen).

Dengan kekuatan tarik yang cukup kuat,elektroda (kawat las) jenis E70xx banyak diaplikasikan untuk pengelasan pipa pressure,furnace,konstruksi dan lain-lain.Sedangkan jenis E60xx karena daya tariknya hanya 60.000psi biasanya hanya untuk tagweld dan pengelasan non pressure,misalnya pagar tralis dan lain-lain.

Posisi Pengelasan

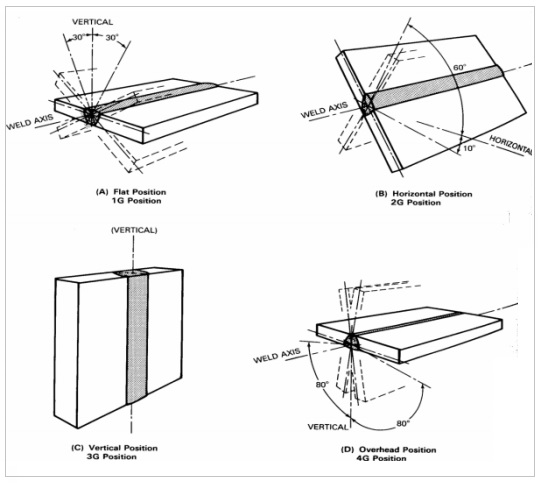

Posisi Pengelasan terdiri dari Flat, Horizontal, Vertikal dan Overhead; dalam Kode Elektroda digambarkan dengan Angka 1, 2, dan 3 seperti telah dijelaskan sebelumnya.

Kode Jenis Fluks (Salutan; Pembungkus) Elektroda

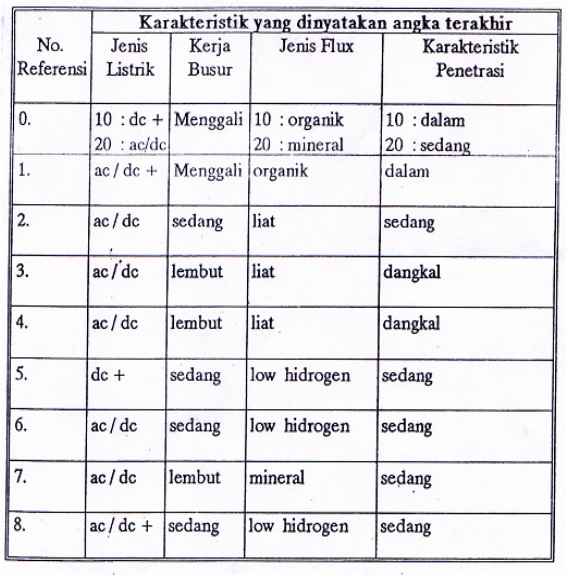

Kode digit keempat menggambarkan; jenis fluks (salutan), arus listrik, seperti dijelaskan sbb :

Cotoh Data Sheet Kawat Las SMAW produk Nikko yang diklasifikasikan sebagai AWS A5.1 E7018 :

• Kekuatan tarik 70000psi,
• Dapat digunakan semua posisi (datar,horisontal,vertikal dan overhead)
• Penetrasi las sedang,daya AC/DC,kandungan selaputnya serbuk besi 25%-40%, Hidrogen rendah (mengurangi resiko keretakan akibat hidrogen).
