Kontaktor Listrik untuk Industri

kontaktor-industri

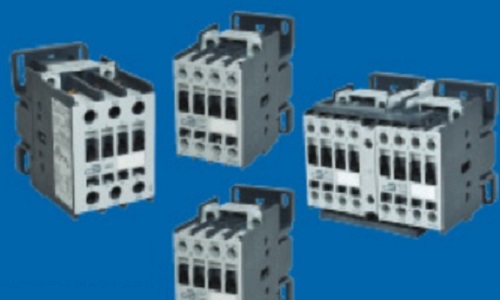

Kontaktor adalah perangkat listrik yang digunakan untuk menghidupkan atau mematikan rangkaian listrik. Kontaktor dianggap sebagai jenis relai khusus. Namun, perbedaan mendasar antara relai dan kontaktor adalah kontaktor digunakan pada aplikasi dengan daya dukung arus yang lebih tinggi, sedangkan relai digunakan untuk aplikasi arus yang lebih rendah.

Pengantar

Kontaktor dapat dipasang di lapangan dengan mudah dan ukurannya sangat kompak. Umumnya, perangkat listrik ini memiliki banyak kontak; tinggal menyesuaikan tergantung kebutuhan. Kontak ini umumnya terbuka dan memberikan daya operasi ke beban (motor,dll.) ketika koil kontaktor diberi energi. Dibidang industri, kontaktor paling umum digunakan untuk mengendalikan motor listrik.

Jenis Kontaktor Listrik

Ada berbagai jenis kontaktor, dan setiap jenis memiliki rangkaian fitur, kemampuan, dan aplikasinya masing masing. Kontaktor dapat memutus arus pada berbagai besaran arus, dari beberapa ampere hingga ribuan ampere, dan tegangan dari 24 VDC hingga ribuan volt.

Selain itu, perangkat listrik ini hadir dalam berbagai ukuran, mulai dari dimensi genggam hingga ukuran berukuran satu meter atau yard di satu sisi (kurang-lebih). Area aplikasi kontaktor yang paling umum adalah beban arus tinggi. Kontaktor dikenal karena kemampuannya menangani arus lebih dari 5000 ampere dan daya tinggi lebih dari 100 kW. Arus motor yang berat menghasilkan busur listrik saat diinterupsi. Busur ini dapat dikurangi dan dikontrol menggunakan kontaktor.

Komponen Kontaktor

Tiga berikut ini adalah komponen penting dari kontaktor:

  1. Coil atau Elektromagnet: Ini adalah komponen paling penting dari sebuah kontaktor. Gaya penggerak yang diperlukan untuk menutup kontak disediakan oleh koil atau elektromagnet kontaktor. Kumparan atau elektromagnet dan kontak dilindungi oleh selungkup.
  2. Isolator: Sama seperti yang digunakan dalam aplikasi lain, kontaktor juga dilengkapi isolator, yang memberikan insulasi dan perlindungan pada operator yang menyentuh kontak. Casing pelindung terbuat dari bahan yang berbeda, seperti polikarbonat, poliester, Nylon 6, Bakelite, plastik thermosetting, dan lain-lain. Umumnya, kontaktor dengan rangka terbuka dilengkapi dengan penutup tambahan, yang melindungi perangkat dari cuaca buruk, bahaya ledakan, debu, dan oli.
  3. Kontak: Ini adalah komponen utama dan penting dari perangkat listrik ini. Tugas dan fungsi kontaktor saat ini dilakukan oleh kontak. Ada berbagai jenis kontak dalam kontaktor yaitu,  kontak pegas, kontak tambahan, dan kontak daya. Setiap jenis kontak memiliki peran masing-masing untuk dimainkan.

Prinsip Pengoperasian Kontaktor

Arus yang melewati kontaktor membangkitkan elektromagnet. Elektromagnet tereksitasi menghasilkan medan magnet, menyebabkan inti kontaktor menggerakkan angker. Kontak tertutup normal (NC) melengkapi sirkuit antara kontak tetap dan kontak bergerak.

Kondisi ini kemudia memicu arus melewati kontak-kontak ini dan diteruskan ke beban. Ketika arus dilepaskan, kumparan tidak diberi energi dan akhirnya membuka sirkuit. Kontak Listrik dikenal untuk tindakan buka dan tutup sirkuit yang cepat dan aman.



prinsip-kerja-kontaktor

prinsip-kerja-kontaktor (Sumber : https://img.c3controls.com)

 Sebuah kontaktor harus mampu mengalirkan dan memutuskan arus dalam keadaan kerja normal. Kerja normal ialah arus listrik yang diberikan tetap mengalir dan tidak terjadinya pemutusan dari sumber. Saat arus listrik pada kumparan dilepas, maka daya magnet akan hilang dan inti besi bergerak akan kembali pada posisi normal karena daya pegas yang terpasang pada konstruksi. Kontaktor dapat memiliki kumparan yang bekerja pada tegangan DC atau AC, tergantung kebutuhan sumber listrik yang ada dan spesifiknya starter kontrol panel untuk pengoperasian instalasi listrik.



Referensi :
c3_Industrial-Control-Basics-Part-1-Contactors, https://img.c3controls.com.
