Mengenal Tali Kawat (Wire Rope), Komponen, Konstruksi dan Penggunaan
Artikel Hits: 513

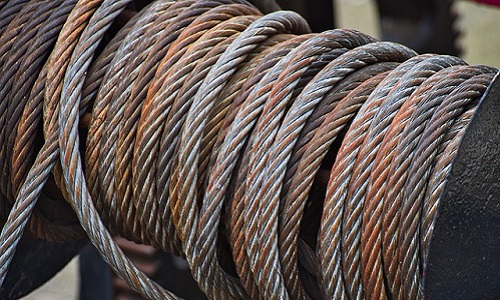

Wire Rope atau Tali Kawat atau lebih umum disebut Taki Kawat Baja adalah kumpulan pintalan kawat logam yang telah dipelintir dan digulung membentuk heliks dengan tujuan menopang dan mengangkat beban berat dan melakukan tugas tugas berat sebagai tali kawat standar.
Daftar Isi :
- 1. Pengantar
- 2. Komponen
- 2.1. Kawat (Wire)
- 2.2. Pintalan Kawat (Wire Strands)
- 2.3. Inti (Core)
- 2.4. Tali Kawat (Wire Rope)
- 3. Identifikasi dan Nomenklatur Tali Kawat
- 4. Beberapa Jenis Penggunaan
- 4.1. Industri Otomotif
- 4.2. Industri Konstruksi dan Sipil
- 4.3. Engineering
- 4.4. Industri Kelautan
- 4.5. Industri Minyak dan Gas
Pengantar
Penggunaan Tali Kawat Baja sangat luas dari mulai bidang perkapalan, industri, konstruksi sipil, dll; misalnya untuk hoist pada alat angkat (crane), lift, elevator, dll. Dalam bidang konstruksi sipil misalnya pada penggunaan instalasi jembatan; penguat pada instalasi tower baja; dll.
Tali Kawat Baja (wire rope) adalah pintalan dari 6 sampai dengan 19 pilinan kawat baja (strand) yang dilapis seng atau tidak dilapis seng yang digunakan untuk keperluan umum, selain kabel kontrol untuk otomotif atau kabel kontrol untuk permesinan.
Tali kawat baja merupakan perangkat mekanis kompleks yang memiliki banyak bagian yang semuanya bekerja bersama-sama untuk membantu dalam menahan dan/ atau memindahkan objek atau beban. Dalam industri pengangkatan dan rigging, tali kawat dipasang ke crane atau hoist yang dilengkapi dengan pemutar, serta tackle pada bagian ujung untuk dipasang ke beban dan memindahkannya dalam keadaan terkendali. Tali kawat baja juga dapat digunakan untuk mengangkat dan menurunkan elevator, atau sebagai alat pendukung untuk jembatan gantung; dll.
Desain tali kawat baja, dengan banyak helai kawat yang melilit inti yang stabil, memberikan kekuatan, kelenturan, dan kemudahan penanganan untuk aplikasi yang memiliki tegangan tekuk akibat beban berat yang bergerak.
Komponen
Konstruksi tali kawat menunjukkan komponennya yang terdiri Kawat (Wire); Pintalan (Strand), Inti (Core), dan akhirnya menjadi Wire Rope (Tali Kawat Baja). Komponen disusun sedemikian rupa untuk mendapat kekuatan yang optimal pada jenis penggunaannya. Kombinasi susunan sebenarnya dari konstruksi tali kawat baja sangat luas dan bervariasi tetapi jumlahnya dapat dibatasi sekitar dua puluh lima.
1) Kawat (Wire)
Elemen dasar wire rope adalah kawat (wire) yang digunakan untuk mengkonfigurasi, membentuk, dan membentuk tali. Biasanya, kawat baja, kawat baja tahan karat, dan kawat baja galvanis adalah pilihan pertama sebagai materialnya; kemudian dengan aluminium, paduan nikel, perunggu, tembaga, dan titanium sebagai pilihan berikutnya. Pemilihan penggunaan kawat tergantung pada jenis pekerjaan kawat yang akan digunakan untuk melakukan dengan kekuatan, fleksibilitas, dan ketahanan abrasi menjadi faktor penentu utama.
Material Baja Galvanis; Baja galvanis dilapisi dengan seng sebagai perlindungan terhadap korosi dan merupakan alternatif baja tahan karat yang terjangkau. Besi tahan karat (stainless steel); tali kawat baja tahan karat memiliki semua kualitas dasar tali kawat galvanis dan umum dengan manfaat tambahan ketahanan korosi dan karat; ini menjadikannya pilihan ideal untuk kondisi yang keras dan penuh tekanan. Baja; tali kawat baja diklasifikasikan sebagai tali kawat untuk penggunaan umum dan tersedia dalam berbagai ukuran, diameter, dan kekuatan. Ini adalah jenis tali kawat yang paling umum dan digunakan untuk beberapa aplikasi industri, manufaktur, dan konstruksi sipil.
2) Pintalan Kawat (Wire Strands)
Langkah pertama dalam pembuatan tali kawat adalah produksi pintalan kawat di mana kawat dililitkan di sekitar kawat inti tunggal. Jumlah kawat yang termasuk dalam pintalan tergantung pada kekuatan, kelenturan, dan persyaratan ukuran tali yang ditentukan. Setelah pintalan selesai, diluruskan sebelum dipindahkan ke konstruksi tali kawat.
3) Inti (Core)
Inti dari tali kawat melewati bagian tengah tali dan dapat terdiri dari berbagai bahan, yang meliputi serat sintetis, serat alami, pintalan tunggal, atau tali kawat lainnya. Inti atau core akan menahan pintalan, membantu mempertahankan posisinya, merupakan pembawa pelumas yang efektif, dan memberikan dukungan kekuatan.
4) Tali Kawat (Wire Rope)
Pilihan inti dan pembuatan pintalan adalah bagian konstruksi tali kawat baja yang paling sederhana namun demikian merupakamn faktor yang paling penting. Pemasangan tali kawat baja, metode yang digunakan untuk melilitkan untaian, lebih rumit dan melibatkan beberapa pilihan. Karakteristik utama tali kawat: arah, hubungan, dan jarak linier. Pintalan dapat dililitkan di sekitar inti ke kanan atau ke kiri. Kanan atau kiri mengacu pada arah untaian yang melilit inti dan kabel di dalam untaian. Jarak linier adalah seberapa jauh untai bergerak ketika membuat revolusi di sekitar inti.

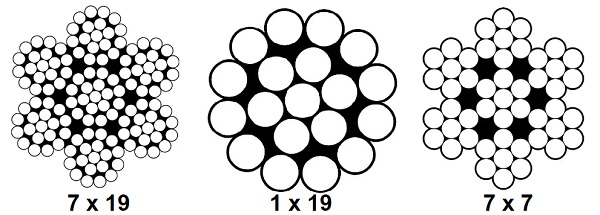

Identifikasi dan Nomenklatur Tali Kawat
Semua tali kawat memiliki inti (core) di mana kawat dililitkan. Berbagai gaya inti berbeda-beda sesuai dengan konstruksi dan desain persyaratan tali kawat yang diproduksi.
Tali kawat diklasifikasikan berdasarkan jumlah untaian yang dimilikinya serta jumlah kabel di setiap untaian. Klasifikasi yang paling umum adalah tujuh tali kawat yang memiliki satu helai di tengah dan enam di sekelilingnya. Wire rope jenis ini ringan dengan konstruksi yang sangat sederhana. Sebagian besar tali kawat lebih kompleks dan rumit dengan banyak untaian dan kabel yang saling terkait.
Yang harus dipahami tentang wire rope adalah konfigurasinya yang rumit. Ini sebenarnya adalah kawat yang melilit kawat untuk membentuk bundel yang melilit bundel lainnya.
Beberapa Jenis Penggunaan
1) Industri Otomotif
Tali kawat dengan kategori beban berat digunakan di seluruh industri otomotif karena keserbagunaan dan kekuatannya. Antara lain digunakan untuk menaikkan jendela dan membuka dan menutup sunroof. Truk derek menggunakan tali kawat untuk menderek kendaraan. Tali kawat juga digunakan dalam pembuatan mobil di derek dan crane untuk memindahkan suku cadang mobil yang berat di sekitar pabrik.
2) Industri Konstruksi dan Sipil
Tali kawat digunakan di lokasi konstruksi untuk memindahkan beban berat secara vertikal dan horizontal. Pekerja konstruksi mengandalkan tali kawat karena kekuatan dan daya tahannya.
3) Engineering
Dalam konstruksi bangunan dan jembatan, tali kawat digunakan untuk memperkuat kekuatan struktural pada pagar pengaman dan untuk memperkuat beton pada bangunan dan jembatan. Ini juga digunakan secara luas di jembatan gantung.
4) Industri Kelautan
Tali kawat digunakan untuk menarik dan menambatkan kapal dan dalam pembangunan kapal dan menurunkan sekoci. Ini juga digunakan secara luas di perahu layar untuk mengangkat dan menurunkan tiang. Industri ini mengandalkan tali kawat karena tahan korosi di udara laut yang asin, berkabut, dan fleksibilitasnya.
5) Industri Minyak dan Gas
Tali kawat banyak digunakan di lingkungan yang keras dan berbahaya, menjadikannya ideal untuk digunakan di industri minyak dan gas. Tali kawat digunakan sebagai jalur pengeboran di rig minyak dan karena dapat menahan tekanan dan tekanan dalam jumlah besar serta suhu yang tinggi, tali kawat banyak digunakan di derek minyak di laut dan di darat dalam semua jenis cuaca.
Berdasarkan SNI : Tali Kawat Baja dan Tali Kawat Baja untuk Minyak dan Gas Bumi adalah pintalan dari 6 sampai dengan 49 pilinan kawat baja (strand) dengan kelas (grade) tidak melebihi 2160 N/mm2 yang dilapis seng atau tidak dilapis seng, yang digunakan hanya untuk kegiatan industri minyak dan gas bumi.
Referensi :
- Mazzella Companies; What Is Wire Rope? Understanding the Specifications and Construction
- IQS Directory; Wire Rope
- Arizona Wire Rope; Wire Rope Classification & Construction
- Anchoring Rope and Rising; A Description of Wire Rope
- Wikipedia; Wire rope
- Silver State Wire Rope & Rigging; Wire Rope Uses in Different Industries
