Sistem Hidrolik dan Komponennya

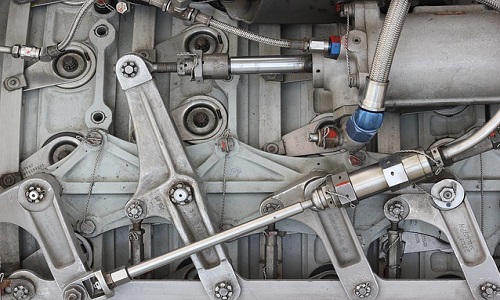

sistem hidrolik

Sistem hidrolik merupakan suatu bentuk pemindahan daya dengan menggunakan media penghantar berupa fluida cair untuk memperoleh daya yang lebih besar dari daya awal yang dikeluarkan.

Sistem Hidrolik

Dimana fluida penghantar ini dinaikan tekanannya oleh pompa pembangkit  tekanan  kemudian  diteruskan  ke  silinder  kerja  melalui pipa-pipa  saluran  dan  katup-katup.  Gerakan  translasi  batang  piston  dari  silinder  kerja  yang  diakibatkan  oleh  tekanan fluida pada ruang silinder dimanfaatkan untuk gerak maju dan mundur.

Sistem hidrolik adalah sistem yang terdiri dari satu set komponen diskrit yang saling berhubungan yang mengangkut cairan. Tujuan dari sistem ini mungkin untuk mengontrol di mana aliran fluida (seperti dalam jaringan tabung pendingin dalam sistem termodinamika) atau untuk mengontrol tekanan fluida (seperti dalam amplifier hidrolik).

Misalnya, mesin hidrolik menggunakan sistem hidrolik (di mana cairan hidrolik didorong, di bawah tekanan, melalui pompa hidrolik, pipa, tabung, selang, motor hidrolik, silinder hidrolik, dan sebagainya) untuk memindahkan beban berat. Analoginya menggambarkan sistem fluida dalam hal komponen sistem hidrolik terinspirasi oleh keberhasilan teori rangkaian listrik. Dalam teori rangkaian listrik bekerja ketika elemen diskrit dan linier, teori sirkuit hidrolik bekerja paling baik ketika elemen (komponen pasif seperti pipa atau saluran transmisi atau komponen aktif seperti power pack atau pompa) adalah diskrit dan linier.

Komponen Sistem Hidrolik

Sistem Hidroli terdiri dari komponen-komponen berikut:

  1. Komponen aktif; Paket daya hidrolik (Power Pack)
  2. Jalur transmisi; Pipa/ Saluran hidrolik
  3. Komponen pasif; Silinder Hidrolik (Aktuator)

Beberapa komponen hidrolik yang termasuk dalam kelompok Komponen Aktif; antara lain adalah : Reservoir Tank, Pompa, Motor, Oil Filter, Oil Cooler, Valve, seal, dll. Komponen  hidrolik yang masuk kedalam kelompok Jalur Transmisi; antara lain adalah Pipa, Selang, Joint, Valve; dll. Sedang komponen yang masuk kedalam Komponen Pasif; antara lain adalah : Silider Hidrolik, Batang Aktuator, Valve, Seal, dll.

Valve Hidrolik bermacam macam jenisnya; antara lain : Directional control valve; Sequence valve, Relief valve, Regulating valve, Check valve, Pressure reducing valve, Flow Control Valve, Variable flow control, Fix flow control dll.

hydraulic system



Keuntungan dan Kerugian Sistem Hidrolik

Sistem hidrolik biasanya diaplikasikan untuk memperoleh gaya yang lebih besar dari gaya awal yang dikeluarkan. Fluida penghantar ini dinaikkan tekanannya oleh pompa yang kemudian diteruskan ke silinder kerja melalui pipapipa saluran dan katup-katup. Gerakan translasi batang piston dari silinder kerja yang diakibatkan oleh tekanan fluida pada ruang silinder dimanfaatkan untuk gerak maju dan mundur maupun naik dan turun sesuai dengan pemasangan silinder yaitu arah horizontal maupun vertikal.

Beberapa keuntungan dan kerugian dari sistem hidrolik; antara lain:

Keuntungan Sistem Hidrolik :

  1. Fleks ibilitas; Sistem hidrolik berbeda dengan metode pemindahan tenaga mekanis dimana daya ditransmisikan dari engine dengan shafts, gears, belts, chains, atau cable (elektrik). Pada sistem hidrolik, daya dapat ditransfer ke segala tempat dengan mudah melalui pipa atau selang fluida.
  2. Melipat Gandakan Gaya; Pada sistem hidrolik gaya yang kecil dapat digunakan untuk menggerakkan beban yang besar dengan cara memperbesar ukuran diameter silinder.
  3. Sederhana; Sistem hidrolik memperkecil bagian-bagian yang bergerak dan keausan dengan pelumasan sendiri.
  4. Hemat; karena penyederhanaan dan penghematan tempat yang diperlukan sistem hidrolik, dapat mengurangi biaya pembuatan sistem.
  5. Relatif Aman; Dibanding sistem yang lain, kelebihan beban (over load) mudah dikontrol dengan menggunakan relief valve.

Kerugian Sistem Hidrolik :

  1. Gerakan relatif lambat
  2. Peka terhadap kebocoran
  3. Rawan terhadap kecelakaan akibat adanya tekanan tinggi dari fluida
  4. Kebocoran kecil akan dapat berakibat fatal baik pada pemindahan tenaga maupun penyebab kecelakaan
  5. Sistem hidrolik dapat memerlukan bagian dengan tingkat presisi yang sangat tinggi.
